淺談鋁合金電纜鋁合金電纜技術及特點

來源：      時間：2018.05.23

起帆給您分享關于鋁合金電纜鋁合金電纜技術及特點

鋁合金電力電纜是以8000系列鋁合金材料為導體，采用特殊緊壓工藝和退火處理等先進技術發明創造的新型材料電力電纜。合金電力電纜彌補了以往純鋁電纜的不足，雖然沒有提高了電纜的導電性能，但彎曲性能、抗蠕變性能和耐腐蝕性能等卻大大提高，能夠保證電纜在長時間過載和過熱時保持連續性能穩定，采用AA-8000 系列鋁合金導體，可以大大提高鋁合金電纜的導電率、耐高溫性，同時解決了純鋁導體電化學腐蝕、蠕變等問題。鋁合金的導電率是常用基準材料銅IACS的61.8%，載流量是銅的79%，優于純鋁標準。但在同樣體積下，鋁合金的實際重量大約是銅的三分之一。。因此，相同載流量時鋁合金電纜的重量大約是銅纜的一半。采用鋁合金電纜取代銅纜，可以減輕電纜重量，降低安裝成本，減少設備和電纜的磨損，使安裝工作更輕松。

產品優點：

抗蠕變性能

鋁合金導體的合金材料與退火處理工藝減少了導體在受熱和壓力下的“蠕變”傾向，相對于純鋁，抗蠕變性能提高300%，避免了由于冷流或蠕變引起的松弛問題。

抗拉強度和延伸率

鋁合金導體相比于純鋁導體，由于加入了特殊的成分并采用了特殊的加工工藝，極大的提高了抗拉強度，且延伸率提高到30%，使用更加安全可靠。

熱膨脹系數

熱膨脹系數用來計算在溫度變化時材料的尺寸變化。鋁合金的熱膨脹系數與銅相當，多年來鋁連接器一直可靠地用于銅和鋁導體，且當今使用的大部分電氣連接器都是用鋁制造的，這尤其適合鋁合金。所以鋁合金導體與連接器的膨脹和收縮完全一致。

連接性能

用鋁合金制造的電氣連接與用銅導體制造的連接一樣安全穩定。 鋁合金的成分大大改進了其連接性能，當導體退火時，添加的鐵產生高強度抗蠕變性能，即使在長時間過載和過熱時，也能保證連接穩定。

自重承載力強

鋁合金改善了純鋁的抗拉強度，鋁合金電纜可支撐4000米長度的自重，銅電纜只能支撐2750米。這種優勢在大跨度的建筑（如體育場館）配線時體現得尤為突出。

防腐蝕性能

鋁固有的防腐性能源自當鋁表面與空氣接觸時形成薄而堅固的氧化層，這種氧化層特別耐受各種形式的腐蝕。而合金中添加的稀土元素又能進一步改善鋁合金的耐腐蝕性能，特別是電化學腐蝕。鋁能承受惡劣環境的特點使其被廣泛應用于托盤內電纜的導體，以及許多工業元件和容器。腐蝕的產生通常與不同的金屬在潮濕環境中的連接有關，可使用相應的保護措施來防止腐蝕的發生，比如使用潤滑油、抗氧化劑和保護涂層。堿性土壤和某些類型的酸性土壤環境對鋁有較大的腐蝕性，所以直埋敷設的鋁導體應使用絕緣層或模壓護套防止腐蝕。在含硫的環境中，例如鐵路隧道和其它類似地方，鋁合金的抗腐蝕性能大大優于銅。

柔韌性

鋁合金有很好的彎曲性能，其獨特的合金配方、加工工藝，使柔韌性大幅提高。鋁合金比銅柔韌性高30%，反彈性比銅低40%。一般銅纜的彎曲半徑為10~20倍外徑，而鋁合金電纜彎曲半徑僅為7倍外徑，更容易進行端子連接。

鎧裝特性

國內常用的鎧裝電纜，大多采用鋼帶鎧裝，安全級別低，在受到外界破壞力時，其抵御能力差，容易導致?lián)舸抑亓恐兀惭b成本相當高，加之耐腐蝕性能差，使用壽命不長。而我們根據美國標準開發的金屬連鎖鎧裝電纜，采用的是鋁合金帶連鎖鎧裝，其層與層之間的連鎖結構，保證電纜能經受外界強大的破壞力，即使電纜遭受較大的壓力和沖擊力時，電纜亦不易被擊穿，提高了安全性能。同時鎧裝結構使電纜與外界隔離，即使在火災時，鎧裝層提高了電纜的阻燃耐火級別，降低了火災的危險系數。鋁合金帶鎧裝結構相對于鋼帶鎧裝，其重量輕，敷設便利，可免橋架安裝，能減少20%~40%的安裝費用。根據使用場所的不同可以選擇不同的外護套層，使鎧裝電纜的用途更加廣泛。

緊壓特性

單從體積電導率方面考慮，鋁合金不及銅，但我們開發的導體不僅從材料性能方面作出了改進，而且在工藝方面也取得大的突破，我們采用超常規的緊壓技術，使緊壓系數達到0.93，而異型線的緊壓系數能達到0.95，在國內屬于首創。通過極限的緊壓，可以彌補鋁合金在體積導電率上的不足，使絞合導體線芯如實心導體一般，明顯的降低線芯外徑，提高導電性能，在同等載流量情況下導體外徑只比銅纜大10%。

產品分類：

3.1    ZA-AC90(-40)型合金電纜

ZA-AC90（-40）是一種靈活的自鎖鋁鎧裝合金電纜，可設計應用在地面及室內的安裝環境。所有的導體是STABILOY鋁合金（AA8000系列）以XHHW-2型材料絕緣，護套材料為硬度非常高的鋁合金材料。可替代（WDZA）YJY/YJV/VV

最低運行環境溫度-40攝氏度，電纜導體的允許長期運行最高額定溫度為90攝氏度。

優勢：阻燃A級，低煙無鹵，室內明敷，節約線槽。

ZA-AC90（-40）減少了管道布線所帶來的施工難度和人力成本。電纜已在工廠用高柔韌性的自鎖型鋁鎧裝組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。ZA-AC90（-40）通過CSA認證可應用于非潮濕環境的明線或暗線敷設，并具備與管道方式敷線的相同性能。ZA-AC90（-40）為低煙無鹵型，完全符合ZA-AC90鋁合金電纜IEC60754、GB17650.2及IEC60502.1、GB12706.1的規范標準。ZA-AC90(-40)是一種高柔韌性的；聯鎖型鋁合金鎧裝、90℃交聯聚乙烯絕緣單芯或多芯電纜，并且不含重金屬元素，綠色環保。減少了管道布線所帶來的施工難度和人力成本。電纜已在工廠用高柔韌性的聯鎖型鋁合金鎧裝組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。ZA-AC90(-40)通過CSA認證可應用于非潮濕環境的明線或暗線敷設，并具備與管道方式敷線的相同性能。ZA-AC90(-40)為低煙無鹵型電纜，經國家防火建筑材料質量監督檢驗中心測試達到阻燃A級，所做試驗完全符合GB17650.1。

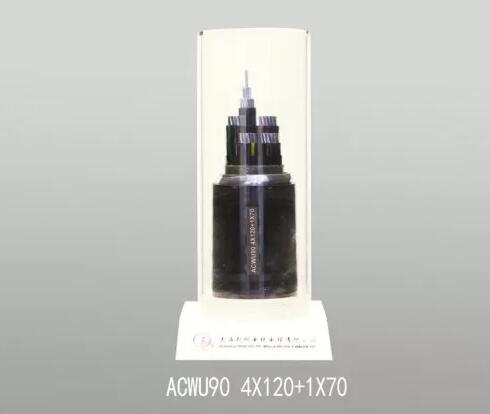

ZB-ACWU90（-40）型合金電纜

ZB-ACWU90（-40）是一種靈活的自鎖鋁鎧裝合金電纜，外部包覆PVC護套，可設計應用在直埋，危險和有腐蝕性的安裝環境下。所有的導體是STABILOY鋁合金（AA8000系列）以及XHHW-2型材料絕緣，護套材料為硬度非常高的鋁合金材料。

可替代（WDZA）YJY/YJV/VV

防水防腐蝕，耐日光老化

優勢：阻燃B級，直埋或潮濕環境敷設，屋頂配電，絕緣及護套材料無重金屬。

電纜已在工廠用高柔韌性的自鎖型鋁鎧裝和密封PVC外護套組裝完畢，不需要管道及其附件和人工密集的拉線、扣紋和成管等工序。ZB-ACWU90（-40）通過CSA認證可應用與干燥和潮濕環境的明線或暗線敷設，也可應用于1區和2區1級危險環境，以及2、3級危險環境。敷設方式戶內可采用支架、梯架、托盤以及電纜夾明敷，戶外可采用直埋、電纜溝、電纜隧道等多種方式。ZB-ACWU90（-40）每米設有標定標記，以準確地確定電纜長度。完全符合IEC60503.1及GB12706.1的規范標準。ZB-ACWU90鋁合金電纜

ZB-ACWU90(-40)是一種高柔韌性的聯鎖型鋁合金鎧裝、PVC外護套、90℃交聯聚乙烯防水型絕緣單芯或多芯電纜，并且不含重金屬元素，綠色環保。ZB-ACWU90(-40)可直接埋地敷設，并適用于腐蝕環境中。減少了管道布線所帶來的施工難度和人力成本。電纜已在工廠用高柔韌性的聯鎖型鋁合金鎧裝和密封PVC外護套組裝完畢，不需要管道及其附件和人工密集和拉線、扣紋和成管等工序。ZB-ACWU90(-40)通過CSA認證可應用于干燥和潮濕環境的明線或暗線敷設，也可應用于1區和2區1級危險環境，以及2、3級危險環境。
